Ingeniería SAE — Burbuja Fina · Tubular

AFT-N2500-2

Difusor tubular de burbuja fina SSI Aeration AFT-N2500-2
Difusor tubular de burbuja fina SSI Aeration AFT-N2500-2, vista 1 Difusor tubular de burbuja fina SSI Aeration AFT-N2500-2, vista 2 Difusor tubular de burbuja fina SSI Aeration AFT-N2500-2, vista 3
Longitud 19.68" · 500 mm Marca SSI Aeration Operación 1.5 – 5.0 SCFM
Especificaciones
TipoTubular · burbuja fina
Longitud500 mm (19.68")
DiámetroØ62 mm (2.4")
Conexión3/4" NPT
CuerpoABS de una sola pieza
Tubo de soporteTipo canal
MembranaVariedad de materiales · opción PTFE patentado
Orificio central base12 mm
Cantidad de ranuras± 16.500 por metro
Área activa0.074 m² (0.8 ft²)
Peso± 0.79 kg (± 1.75 lbs)
Funcionamiento promedio1.5 – 5.0 SCFM
Equivalente2.5 – 8.45 Sm³/h
Flujo máximo7.0 SCFM (11.8 Sm³/h)
Ficha Técnica
Desempeño

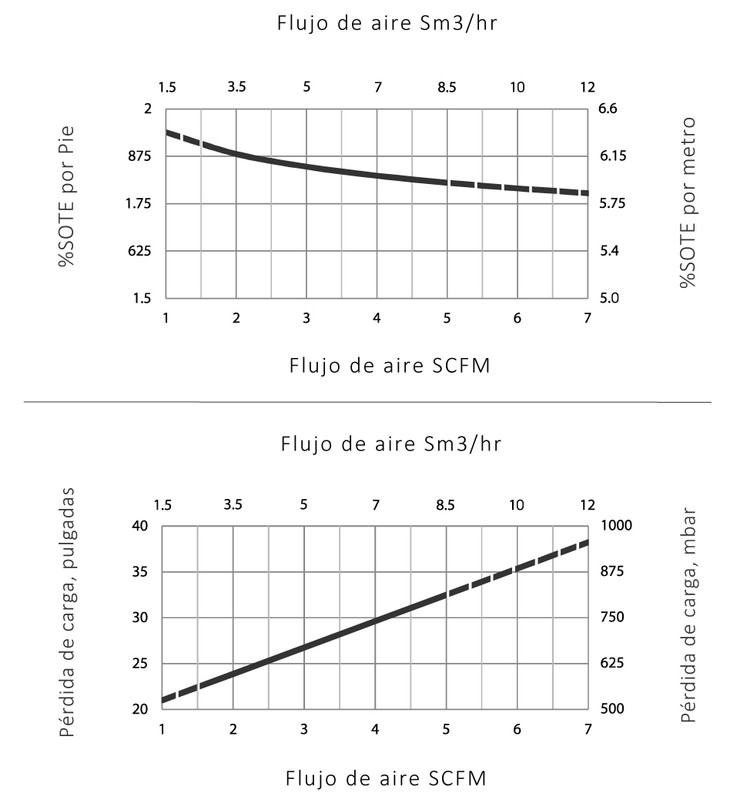

Curvas del difusor · SSI AFT-N2500-2
Eficiencia de transferencia (SOTE)
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 1.5 5.0 1.625 5.4 1.75 5.75 1.875 6.15 2 6.6 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 20 500 25 625 30 750 35 875 40 1000 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 1.5 – 5.0 SCFM
