Difusor tubular de burbuja finaAFT-N21000-2

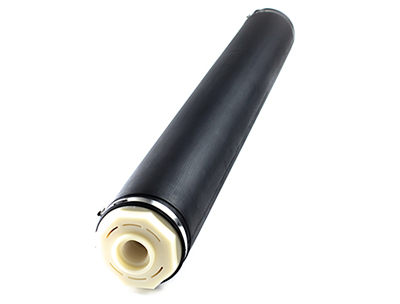

Difusor tubular de burbuja fina SSI Aeration AFT-N21000-2
Longitud 39" · 1.000 mm Marca SSI Aeration Operación 1.75 – 9.0 SCFM
Especificaciones
TipoTubular · burbuja fina
Longitud1.000 mm (39")
DiámetroØ62 mm (2.4")
Conexión3/4" NPT
CuerpoABS de una sola pieza
Tubo de soporteTipo canal
MembranaVariedad de materiales · opción PTFE patentado
Orificio central base12 mm
Orificios de membrana2 mm
Cantidad de ranuras± 27.050
Área activa0.15 m² (1.625 ft²)
Peso1.4 kg (3.0 lbs)
Funcionamiento promedio1.75 – 9.0 SCFM
Equivalente3.0 – 15.0 Sm³/h
Flujo máximo15.0 SCFM (25.0 Sm³/h)
Temperatura máx. de trabajo100 °C (212 °F)
Desempeño
Curvas del difusor · SSI AFT-N21000-2
Eficiencia de transferencia (SOTE)
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 9 15 10 17 11 18.5 12 20 13 22 14 23.5 15 25 1.5 5.0 2 6.5 2.5 8.25 3 10.0 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 9 15 10 17 11 18.5 12 20 13 22 14 23.5 15 25 0 0 20 250 40 500 60 750 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 1.75 – 9.0 SCFM

Preguntas frecuentes sobre el difusor AFT-N21000-2

Respuestas con los datos de la ficha técnica oficial de SSI Aeration.

¿Qué flujo de aire maneja el difusor AFT-N21000-2?

Según la ficha técnica de SSI Aeration, el difusor AFT-N21000-2 trabaja con un flujo de aire promedio de 1.75 – 9.0 SCFM (3.0 – 15.0 Sm³/h) y admite un flujo máximo de 15.0 SCFM (25.0 Sm³/h). Operarlo lejos de la condición promedio puede producir una distribución no uniforme del aire y una acumulación más rápida de material no deseado.

¿Cómo está construido el difusor AFT-N21000-2?

El AFT-N21000-2 es un difusor tubular de burbuja fina de 1.000 mm (39") de longitud y Ø62 mm (2.4") de diámetro. El cuerpo es de ABS de una sola pieza, con tubo de soporte tipo canal, y la membrana se ofrece en varios materiales, con opción de PTFE patentado por SSI. Los orificios de la membrana son de 2 mm. Soporta una temperatura de trabajo de hasta 100 °C (212 °F).

¿Quién distribuye el difusor AFT-N21000-2 en Colombia?

Ingeniería SAE es Distribuidor Autorizado de SSI Aeration en Colombia. Un ingeniero de su zona hace el estudio del proyecto de aireación, selecciona el difusor según el flujo de aire del proceso, suministra los difusores y lo acompaña en la puesta en marcha.
