AFT-N2610

Difusor tubular de burbuja fina SSI Aeration AFT-N2610
Difusor tubular de burbuja fina SSI Aeration AFT-N2610, vista 1 Difusor tubular de burbuja fina SSI Aeration AFT-N2610, vista 2 Difusor tubular de burbuja fina SSI Aeration AFT-N2610, vista 3
Longitud 24" · 610 mm Marca SSI Aeration Operación 1.25 – 4.0 SCFM
Especificaciones
TipoTubular · burbuja fina
Longitud610 mm (24")
DiámetroØ62 mm (2.4")
Conexión3/4" NPT
CuerpoABS de una sola pieza
Tubo de soporteTipo canal
MembranaVariedad de materiales · opción PTFE patentado
Orificio central base12 mm
Cantidad de ranuras± 16.500 por pieza
Área activa0.093 m² (1.0 ft²)
Peso0.83 kg (1.85 lbs)
Funcionamiento promedio1.25 – 4.0 SCFM
Equivalente2.0 – 7.0 Sm³/h
Flujo máximo6.5 SCFM (11.0 Sm³/h)
Ficha Técnica
Desempeño

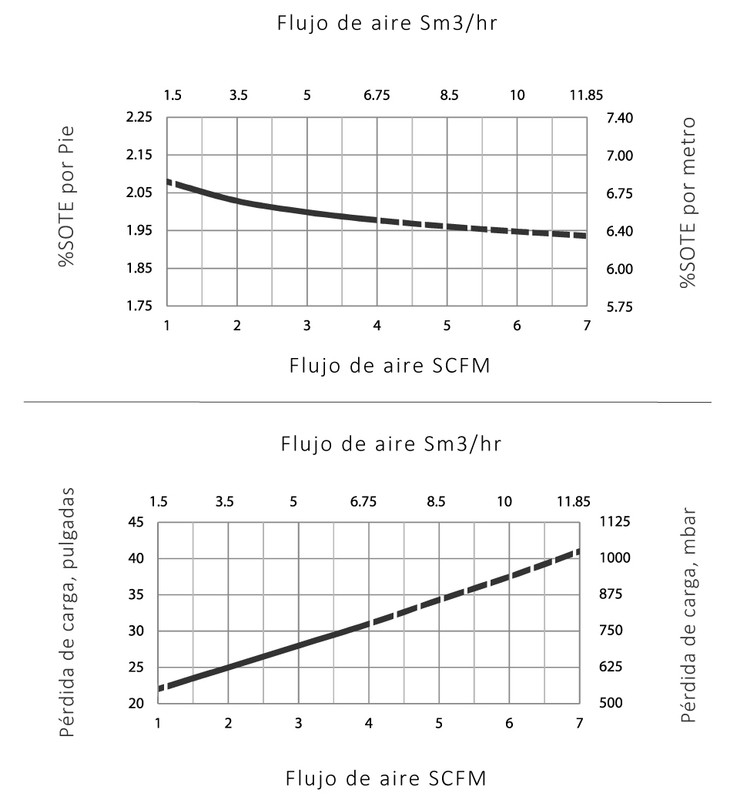

Curvas del difusor · SSI AFT-N2610
Eficiencia de transferencia (SOTE)
1 1.5 2 3.5 3 5 4 6.75 5 8.5 6 10 7 11.85 1.75 5.75 1.85 6.00 1.95 6.40 2.05 6.75 2.15 7.00 2.25 7.40 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
1 1.5 2 3.5 3 5 4 6.75 5 8.5 6 10 7 11.85 20 500 25 625 30 750 35 875 40 1000 45 1125 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 1.25 – 4.0 SCFM
