Ingeniería SAE — Burbuja Fina · Tubular

AFT-N3100-2

Difusor tubular de burbuja fina SSI Aeration AFT-N3100-2
Difusor tubular de burbuja fina SSI Aeration AFT-N3100-2, vista 1 Difusor tubular de burbuja fina SSI Aeration AFT-N3100-2, vista 2 Difusor tubular de burbuja fina SSI Aeration AFT-N3100-2, vista 3
Longitud 39.3" · 1.000 mm Marca SSI Aeration Operación 2.5 – 12.0 SCFM
Especificaciones
TipoTubular · burbuja fina
Longitud1.000 mm (39.3")
DiámetroØ91 mm (3.6")
Conexión3/4" NPT
CuerpoABS de una sola pieza
Tubo de soporteTipo canal
MembranaVariedad de materiales · opción PTFE patentado
Orificio central base12 mm (2 orificios)
Orificios de membrana2 mm
Cantidad de ranuras± 45.200
Área activa0.22 m² (2.375 ft²)
Peso2.17 kg (4.75 lbs)
Funcionamiento promedio2.5 – 12.0 SCFM
Equivalente4.25 – 20.0 Sm³/h
Flujo máximo18.0 SCFM (30.0 Sm³/h)
Ficha Técnica
Desempeño

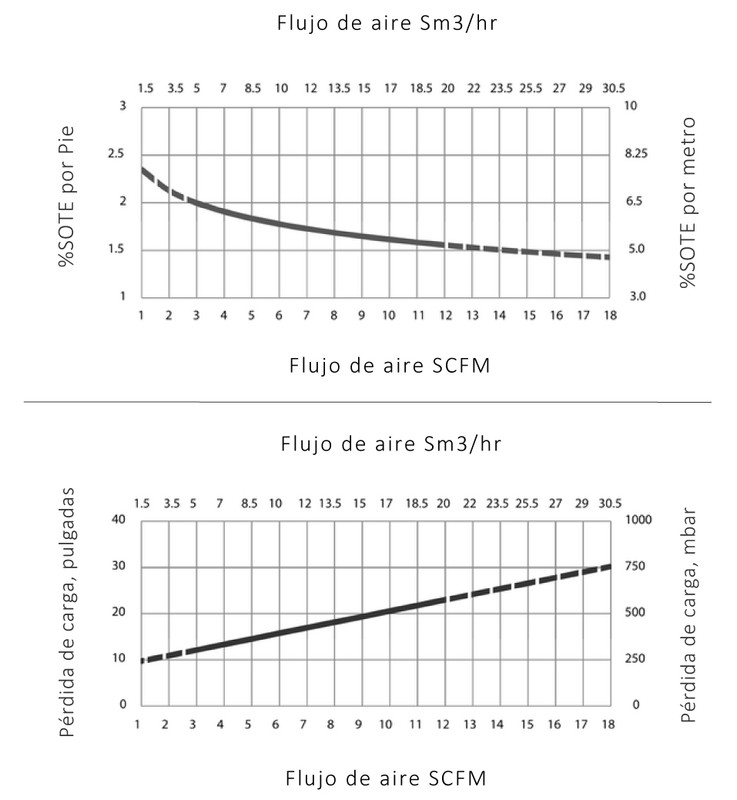

Curvas del difusor · SSI AFT-N3100-2
Eficiencia de transferencia (SOTE)
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 9 15 10 17 11 18.5 12 20 13 22 14 23.5 15 25.5 16 27 17 29 18 30.5 1 3.0 1.5 5.0 2 6.5 2.5 8.25 3 10 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 9 15 10 17 11 18.5 12 20 13 22 14 23.5 15 25.5 16 27 17 29 18 30.5 0 0 10 250 20 500 30 750 40 1000 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 2.5 – 12.0 SCFM
