Ingeniería SAE — Burbuja Fina · Tubular

AFT-N21000

Difusor tubular de burbuja fina SSI Aeration AFT-N21000
Difusor tubular de burbuja fina SSI Aeration AFT-N21000, vista 1 Difusor tubular de burbuja fina SSI Aeration AFT-N21000, vista 2 Difusor tubular de burbuja fina SSI Aeration AFT-N21000, vista 3
Longitud 39" · 1.000 mm Marca SSI Aeration Operación 1.35 – 6.0 SCFM
Especificaciones
TipoTubular · burbuja fina
Longitud1.000 mm (39")
DiámetroØ62 mm (2.4")
Conexión3/4" NPT
CuerpoABS de una sola pieza
Tubo de soporteTipo canal
MembranaVariedad de materiales · opción PTFE patentado
Orificio central base12 mm
Tamaño de la burbuja1 mm
Cantidad de ranuras± 27.050
Área activa0.15 m² (1.625 ft²)
Peso1.4 kg (3.0 lbs)
Funcionamiento promedio1.35 – 6.0 SCFM
Equivalente2.3 – 10.0 Sm³/h
Flujo máximo10.0 SCFM (17.0 Sm³/h)
Temperatura máx. de trabajo100 °C (212 °F)
Ficha Técnica
Desempeño

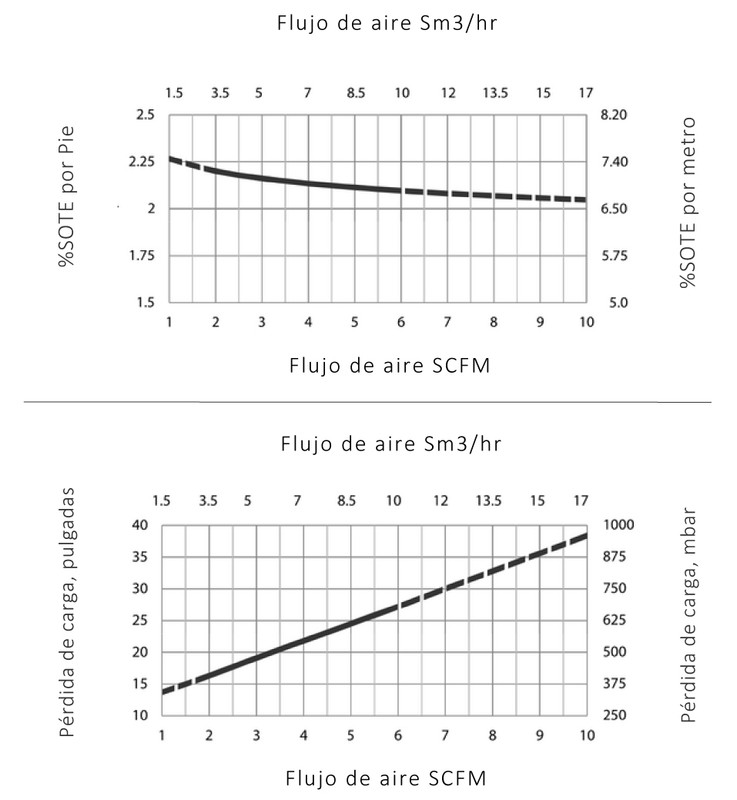

Curvas del difusor · SSI AFT-N21000
Eficiencia de transferencia (SOTE)
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 9 15 10 17 1.5 5.0 1.75 5.75 2 6.50 2.25 7.40 2.5 8.20 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 9 15 10 17 10 250 15 375 20 500 25 625 30 750 35 875 40 1000 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 1.35 – 6.0 SCFM
