AFT-N3750-2

Difusor tubular de burbuja fina SSI Aeration AFT-N3750-2

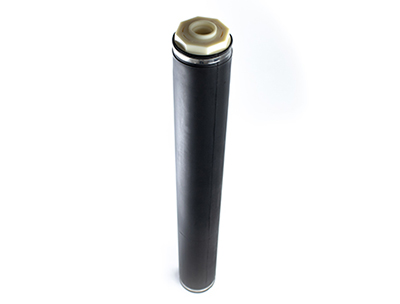

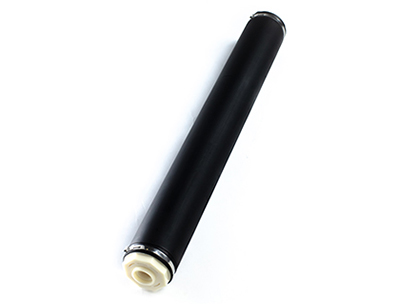

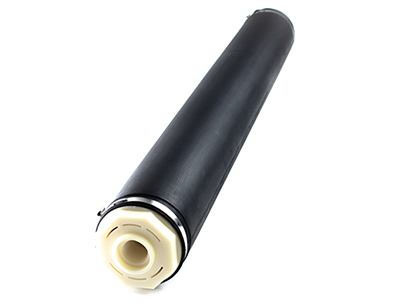

Difusor tubular de burbuja fina SSI Aeration AFT-N3750-2, vista 1 Difusor tubular de burbuja fina SSI Aeration AFT-N3750-2, vista 2 Difusor tubular de burbuja fina SSI Aeration AFT-N3750-2, vista 3
Longitud 29.52" · 750 mm Marca SSI Aeration Operación 2.5 – 9.0 SCFM/m
Especificaciones
TipoTubular · burbuja fina
Longitud750 mm (29.52")
DiámetroØ91 mm (3.6")
ConexiónNPT
CuerpoABS de una sola pieza
Tubo de soporteTipo canal
MembranaVariedad de materiales · opción PTFE patentado
Orificio central base12 mm (± 1/2") · 2 orificios
Cantidad de ranuras± 45.200 por metro
Área activa0.165 m² (1.78 ft²)
Peso1.70 kg (3.75 lbs)
Funcionamiento promedio2.5 – 9.0 SCFM por metro
Equivalente4.25 – 15.2 Sm³/h por metro
Flujo máximo13.5 SCFM por metro (22.8 Sm³/h)
Temperatura máx. de trabajo100 °C (212 °F)
Ficha Técnica
Desempeño

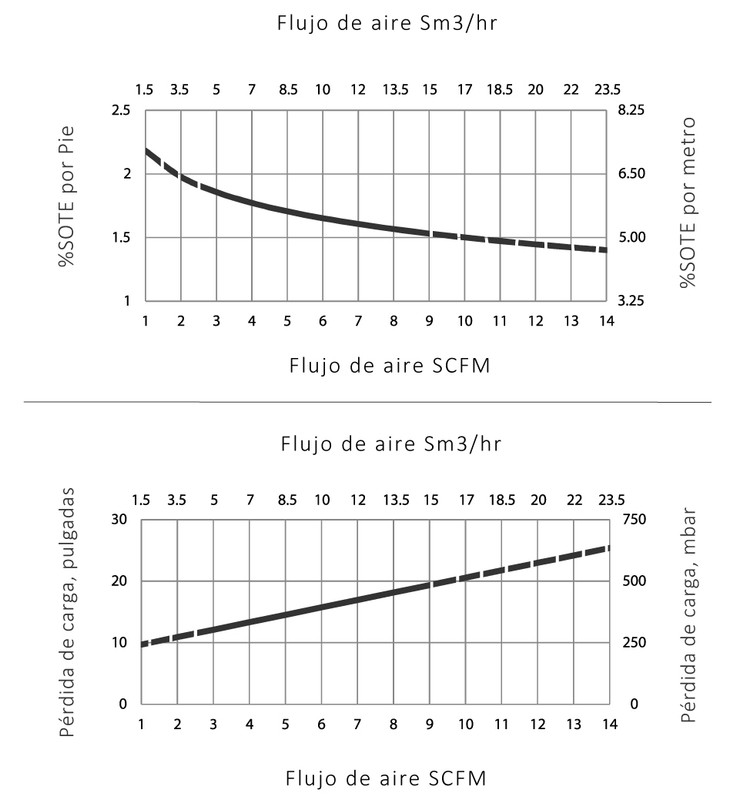

Curvas del difusor · SSI AFT-N3750-2
Eficiencia de transferencia (SOTE)
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 9 15 10 17 11 18.5 12 20 13 22 14 23.5 1 3.25 1.5 5.00 2 6.50 2.5 8.25 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 9 15 10 17 11 18.5 12 20 13 22 14 23.5 0 0 10 250 20 500 30 750 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 2.5 – 9.0 SCFM por metro
