Ingeniería SAE — Burbuja Fina · Tubular

ECT70-S1000

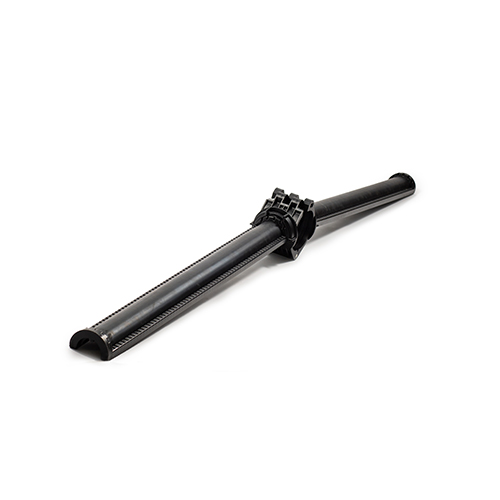

Difusor tubular de burbuja fina SSI Aeration ECT70-S1000
Difusor tubular de burbuja fina SSI Aeration ECT70-S1000, vista 1 Difusor tubular de burbuja fina SSI Aeration ECT70-S1000, vista 2 Difusor tubular de burbuja fina SSI Aeration ECT70-S1000, vista 3
Longitud 85" · 2.165 mm Marca SSI Aeration Operación 0.4 – 4.0 SCFM
Especificaciones
TipoTubular · burbuja fina
Longitud total del conjunto2.165 mm (85")
Agujeros de montaje16 mm (5/8") y 25 mm (1")
CuerpoPolipropileno (PP) · tubo de soporte tipo canal
MembranaVariedad de materiales · opción PTFE patentado
Orificio central base6 mm (1/4")
Orificios de membrana1 mm
Cantidad de ranuras9.000
Área activa0.1 m² (1.01 ft²)
Peso3.7 kg (8.15 lbs)
Funcionamiento promedio0.4 – 4.0 SCFM (0.7 – 6.8 Sm³/h)
Flujo máximo5.5 SCFM (9.5 Sm³/h)
Temperatura máx. de trabajo90 °C (190 °F)
Ficha Técnica
Desempeño
Curvas del difusor · SSI ECT70-S1000
Eficiencia de transferencia (SOTE)
0 0 1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 1 3.25 1.5 5.0 2 6.5 2.5 8.25 3 9.85 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
0 0 1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 10 250 20 500 30 750 40 1000 50 1250 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 0.4 – 4.0 SCFM
