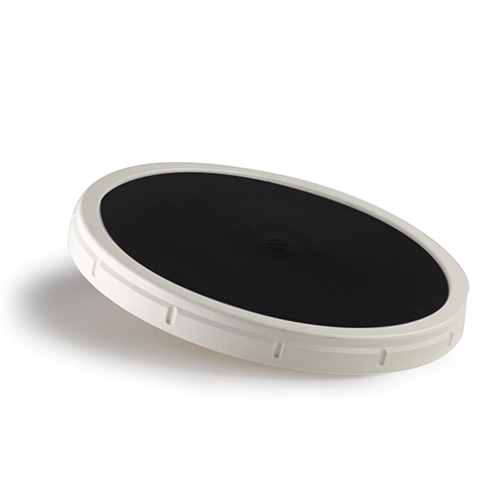

Difusor de disco de burbuja finaAFD270

Difusor de disco de burbuja fina SSI Aeration AFD270
Diámetro 10.55" · 268 mm Marca SSI Aeration Operación 0.45 – 2.5 SCFM
Especificaciones
TipoDisco · burbuja fina
DiámetroØ268 mm (10.55")
Conexión3/4" NPT · collarín QTS · grommet · POD
CuerpoPolipropileno (PP)
Tuerca de retenciónPolipropileno (PP)
MembranaEPDM · PTFE · PEEK · Silicona
Orificio central base6 mm (1/4")
Orificios de membrana1 mm
Cantidad de ranuras6.600
Área activa0.0375 m² (0.41 ft²)
Peso0.68 kg (1.5 lbs)
Funcionamiento promedio0.45 – 2.5 SCFM
Equivalente0.8 – 4.5 Sm³/h
Flujo máximo4.0 SCFM (7.0 Sm³/h)
Temperatura máx. de trabajo100 °C (212 °F)
Desempeño

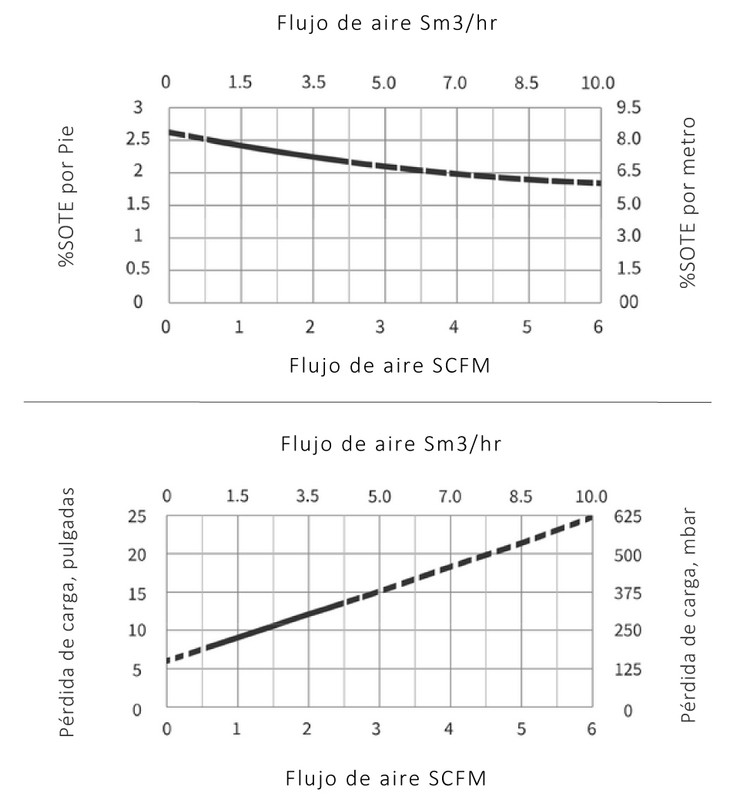

Curvas del difusor · SSI AFD270
Eficiencia de transferencia (SOTE)
0 0 1 1.5 2 3.5 3 5.0 4 7.0 5 8.5 6 10.0 0 0.0 0.5 1.5 1 3.0 1.5 5.0 2 6.5 2.5 8.0 3 9.5 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
0 0 1 1.5 2 3.5 3 5.0 4 7.0 5 8.5 6 10.0 0 0 5 125 10 250 15 375 20 500 25 625 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 0.45 – 2.5 SCFM

Preguntas frecuentes sobre el difusor AFD270

Respuestas con los datos de la ficha técnica oficial de SSI Aeration.

¿Qué flujo de aire maneja el difusor AFD270?

Según la ficha técnica de SSI Aeration, el difusor AFD270 trabaja con un flujo de aire promedio de 0.45 – 2.5 SCFM (0.8 – 4.5 Sm³/h) y admite un flujo máximo de 4.0 SCFM (7.0 Sm³/h). Operarlo lejos de la condición promedio puede producir una distribución no uniforme del aire y una acumulación más rápida de material no deseado.

¿Cómo está construido el difusor AFD270?

El AFD270 es un difusor de disco de burbuja fina de Ø268 mm (10.55"). El cuerpo y la tuerca de retención son de polipropileno (PP) y la membrana puede ser de EPDM, PTFE, PEEK o silicona. Los orificios de la membrana son de 1 mm. Soporta una temperatura de trabajo de hasta 100 °C (212 °F).

¿Quién distribuye el difusor AFD270 en Colombia?

Ingeniería SAE es Distribuidor Autorizado de SSI Aeration en Colombia. Un ingeniero de su zona hace el estudio del proyecto de aireación, selecciona el difusor según el flujo de aire del proceso, suministra los difusores y lo acompaña en la puesta en marcha.
