Ingeniería SAE — Burbuja Fina · Disco

ECD500

Difusor de disco de burbuja fina SSI Aeration ECD500

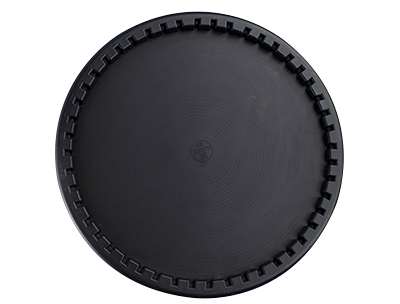

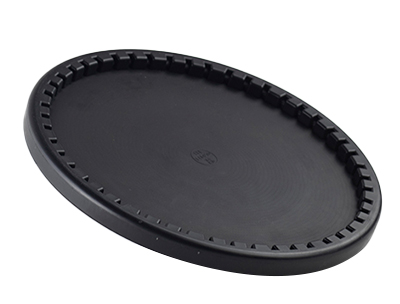

Difusor de burbuja fina SSI Aeration ECD500, vista 1 Difusor de burbuja fina SSI Aeration ECD500, vista 2 Difusor de burbuja fina SSI Aeration ECD500, vista 3
Diámetro 19.29" · 490 mm Marca SSI Aeration Operación 3.5 – 12.0 SCFM
Especificaciones
TipoDisco anular · burbuja fina
Diámetro exteriorØ490 mm (19.29")
Diámetro interiorØ150 mm (5.91")
MontajeGrommet PVC
CuerpoPolipropileno (PP)
ConectorAcetal
MembranaEPDM · opción PTFE
Tamaño del orificio10 mm (3/8")
Cantidad de ranuras± 7.700
Área activa0.135 m² (1.45 ft²)
Peso1.59 kg (3.5 lbs)
Funcionamiento promedio3.5 – 12.0 SCFM
Equivalente6.0 – 20.0 Sm³/h
Flujo máximo15.0 SCFM (25.0 Sm³/h)
Ficha Técnica
Desempeño

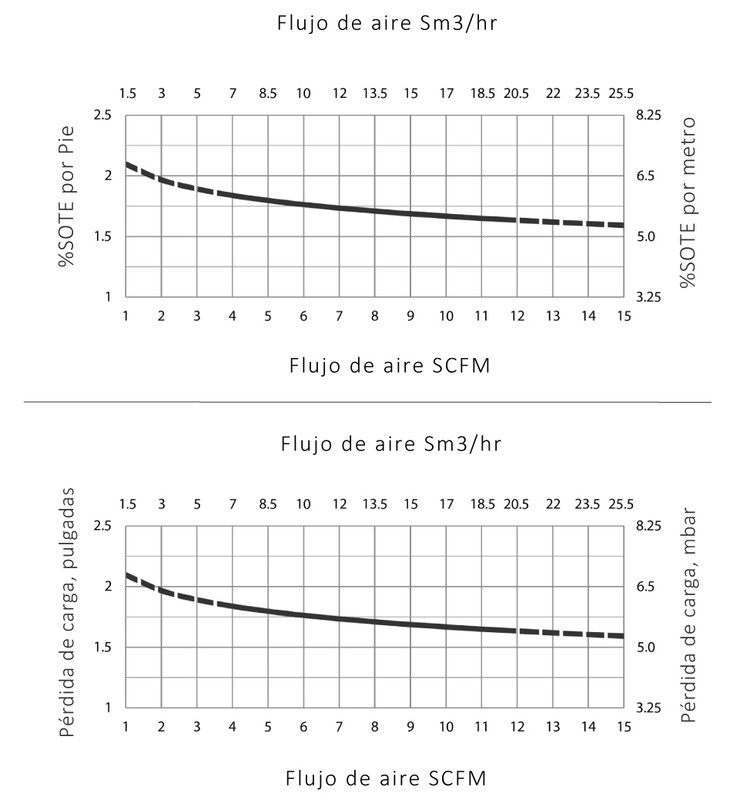

Curvas del difusor · SSI ECD500
Eficiencia de transferencia (SOTE)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 1.5 3 5 7 8.5 10 12 13.5 15 17 18.5 20.5 22 23.5 25.5 1 3.25 1.5 5.0 2 6.5 2.5 8.25 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 1.5 3 5 7 8.5 10 12 13.5 15 17 18.5 20.5 22 23.5 25.5 0 0 5 12.5 10 25.0 15 37.5 20 50.0 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 3.5 – 12.0 SCFM
