AFD270-2

Difusor de disco de burbuja fina SSI Aeration AFD270-2

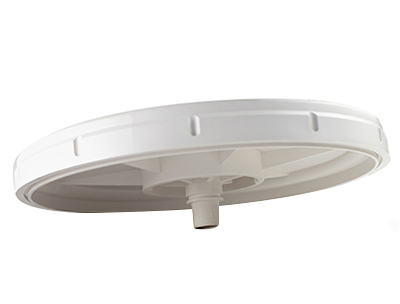

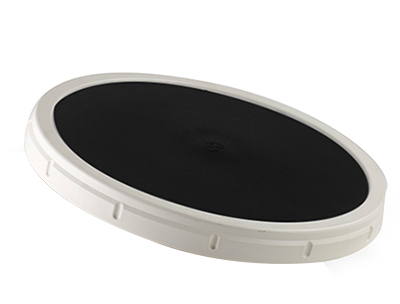

Difusor de burbuja fina SSI Aeration AFD270-2, vista 1 Difusor de burbuja fina SSI Aeration AFD270-2, vista 2 Difusor de burbuja fina SSI Aeration AFD270-2, vista 3
Diámetro 10.55" · 268 mm Marca SSI Aeration Operación 0.75 – 3.0 SCFM
Especificaciones
TipoDisco · burbuja fina
DiámetroØ268 mm (10.55")
Conexión3/4" NPT · collarín QTS · grommet · POD
CuerpoPolipropileno (PP)
Tuerca de retenciónPolipropileno (PP)
MembranaEPDM · PTFE · PEEK · Silicona
Orificio central base6 mm (1/4")
Orificios de membrana2 mm
Cantidad de ranuras6.600
Área activa0.0375 m² (0.41 ft²)
Peso0.68 kg (1.5 lbs)
Funcionamiento promedio0.75 – 3.0 SCFM
Equivalente1.3 – 5.0 Sm³/h
Flujo máximo6.0 SCFM (10.0 Sm³/h)
Temperatura máx. de trabajo100 °C (212 °F)
Ficha Técnica
Desempeño
Curvas del difusor · SSI AFD270-2
Eficiencia de transferencia (SOTE)
0 0 1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 1 3.25 1.5 5.00 2 6.50 2.5 8.25 3 9.85 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
0 0 1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 0 0 10 250 20 500 30 750 40 1000 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 0.75 – 3.0 SCFM
