ECD270-2

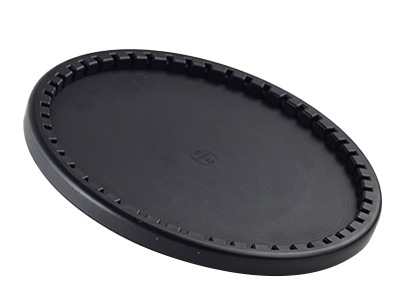

Difusor de disco de burbuja fina SSI Aeration ECD270-2
Difusor de burbuja fina SSI Aeration ECD270-2, vista 1 Difusor de burbuja fina SSI Aeration ECD270-2, vista 2 Difusor de burbuja fina SSI Aeration ECD270-2, vista 3
Diámetro 9.49" · 241 mm Orificio 2 mm Marca SSI Aeration Operación 0.75 – 3.0 SCFM
Especificaciones
TipoDisco · burbuja fina
Conexión3/4" NPT
CuerpoPolipropileno reciclado
MembranaEPDM · opción PTFE
Orificio central6 mm (1/4")
Orificios de membrana2 mm
Cantidad de ranuras± 6.600
Área activa0.0375 m² (0.41 ft²)
Peso0.45 kg (1.0 lbs)
Funcionamiento promedio0.75 – 3.0 SCFM
Equivalente1.3 – 5.0 Sm³/h
Flujo máximo6.0 SCFM (10.0 Sm³/h)
Ficha Técnica
Desempeño

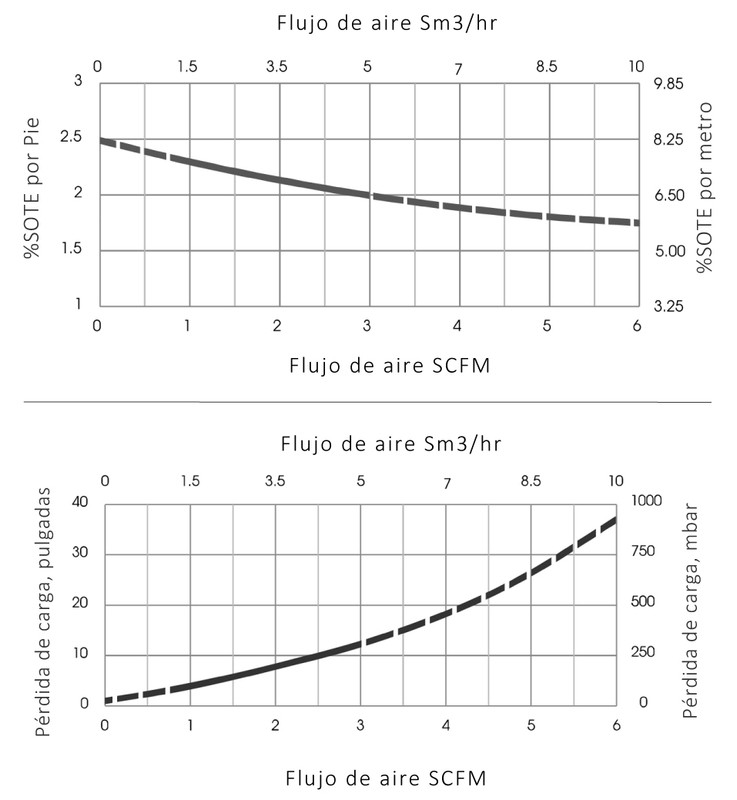

Curvas del difusor · SSI ECD270-2
Eficiencia de transferencia (SOTE)
0 1 2 3 4 5 6 0 1.5 3.5 5 7 8.5 10 1 3.25 1.5 5.00 2 6.50 2.5 8.20 3 9.85 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
0 1 2 3 4 5 6 0 1.5 3.5 5 7 8.5 10 0 0 10 250 20 500 30 750 40 1000 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 0.75 – 3.0 SCFM
