AFD350

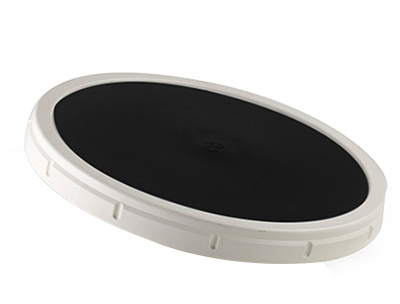

Difusor de disco de burbuja fina SSI Aeration AFD350
Difusor de burbuja fina SSI Aeration AFD350, vista 1 Difusor de burbuja fina SSI Aeration AFD350, vista 2 Difusor de burbuja fina SSI Aeration AFD350, vista 3
Diámetro 13.66" · 347 mm Marca SSI Aeration Operación 0.8 – 4.0 SCFM
Especificaciones
TipoDisco · burbuja fina
DiámetroØ347 mm (13.66")
Conexión3/4" NPT · collarín QTS · grommet
CuerpoPolipropileno (PP)
Tuerca de retenciónPolipropileno (PP)
MembranaEPDM · PTFE · PEEK · Silicona
Orificio central base10 mm (3/8")
Orificios de membrana1 mm
Cantidad de ranuras10.155
Área activa0.0650 m² (0.70 ft²)
Peso1.40 kg (3.0 lbs)
Funcionamiento promedio0.8 – 4.0 SCFM
Equivalente1.35 – 7.0 Sm³/h
Flujo máximo7.0 SCFM (12.0 Sm³/h)
Temperatura máx. de trabajo100 °C (212 °F)
Ficha Técnica
Desempeño
Curvas del difusor · SSI AFD350
Eficiencia de transferencia (SOTE)
0 0 1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 1 3.0 1.5 5.0 2 6.5 2.5 8.0 3 10 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
0 0 1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 0 0 10 250 20 500 30 750 40 1000 50 1250 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 0.8 – 4.0 SCFM
