Ingeniería SAE — Burbuja Fina · Disco

ECD270

Difusor de disco de burbuja fina SSI Aeration ECD270
Difusor de burbuja fina SSI Aeration ECD270, vista 1 Difusor de burbuja fina SSI Aeration ECD270, vista 2 Difusor de burbuja fina SSI Aeration ECD270, vista 3
Diámetro 9.49" · 241 mm Marca SSI Aeration Operación 0.45 – 2.5 SCFM
Especificaciones
TipoDisco · burbuja fina
Conexión3/4" NPT
CuerpoPolipropileno reciclado
MembranaEPDM · opción PTFE
Orificio central6 mm (1/4")
Orificios de membrana1 mm
Cantidad de ranuras± 6.600
Área activa0.0375 m² (0.41 ft²)
Peso0.45 kg (1.0 lbs)
Funcionamiento promedio0.45 – 2.5 SCFM
Equivalente0.8 – 4.5 Sm³/h
Flujo máximo4.0 SCFM (7.0 Sm³/h)
Ficha Técnica
Desempeño

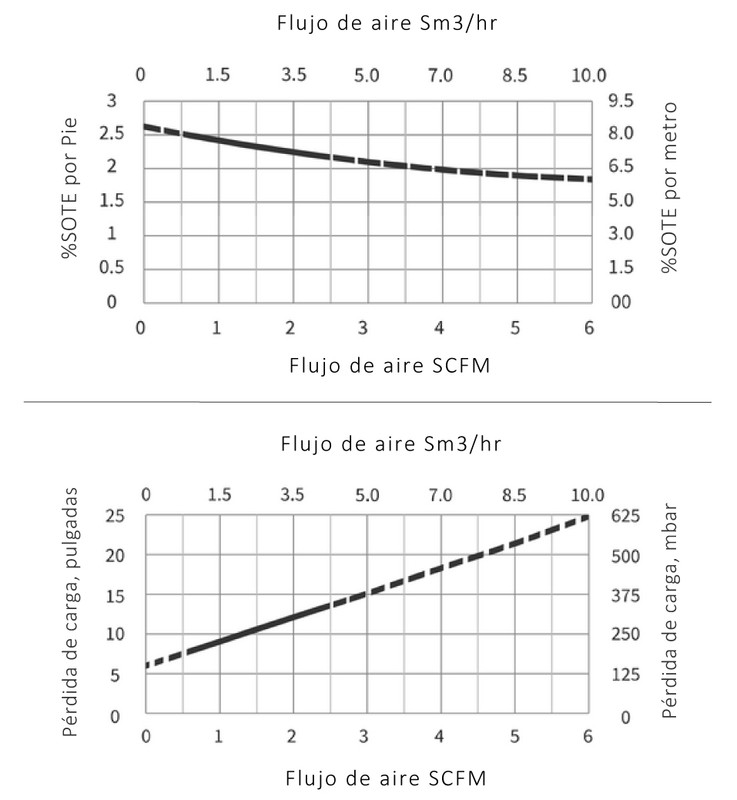

Curvas del difusor · SSI ECD270
Eficiencia de transferencia (SOTE)
0 1 2 3 4 5 6 0 1.5 3.5 5.0 7.0 8.5 10.0 0 0 0.5 1.5 1 3.0 1.5 5.0 2 6.5 2.5 8.0 3 9.5 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
0 1 2 3 4 5 6 0 1.5 3.5 5.0 7.0 8.5 10.0 0 0 5 125 10 250 15 375 20 500 25 625 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 0.45 – 2.5 SCFM
