Ingeniería SAE — Burbuja Fina · Disco

ECD350-2

Difusor de disco de burbuja fina SSI Aeration ECD350-2
Difusor de burbuja fina SSI Aeration ECD350-2, vista 1 Difusor de burbuja fina SSI Aeration ECD350-2, vista 2 Difusor de burbuja fina SSI Aeration ECD350-2, vista 3
Diámetro 13" · 330 mm Marca SSI Aeration Operación 1.25 – 6.0 SCFM
Especificaciones
TipoDisco · burbuja fina
Conexión3/4" NPT
CuerpoPolipropileno reciclado
MembranaEPDM · opción PTFE
Tamaño del orificio10 mm (3/8")
Orificios de membranaPor confirmar
Cantidad de ranuras± 5.130
Área activa0.065 m² (0.70 ft²)
Peso0.82 kg (1.8 lbs)
Funcionamiento promedio1.25 – 6.0 SCFM
Equivalente2.2 – 10.0 Sm³/h
Flujo máximo10.0 SCFM (17.0 Sm³/h)
Ficha Técnica
Desempeño

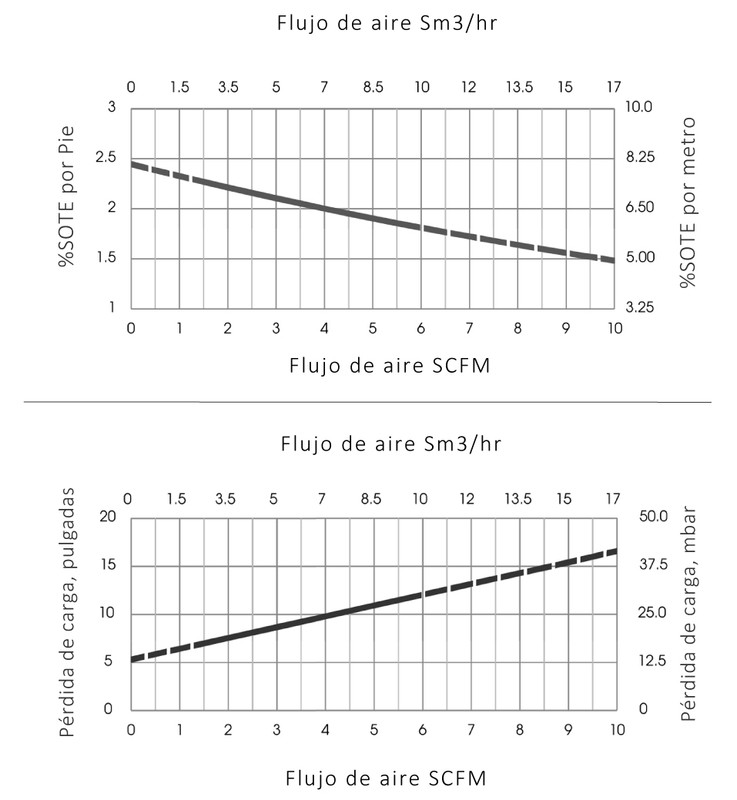

Curvas del difusor · SSI ECD350-2
Eficiencia de transferencia (SOTE)
0 1 2 3 4 5 6 7 8 9 10 0 1.5 3.5 5 7 8.5 10 12 13.5 15 17 1 3.25 1.5 5.00 2 6.50 2.5 8.25 3 10.00 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
0 1 2 3 4 5 6 7 8 9 10 0 1.5 3.5 5 7 8.5 10 12 13.5 15 17 0 0 5 12.5 10 25.0 15 37.5 20 50.0 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 1.25 – 6.0 SCFM
