Ingeniería SAE — Burbuja Fina · Disco

ECD350

Difusor de disco de burbuja fina SSI Aeration ECD350
Difusor de burbuja fina SSI Aeration ECD350, vista 1 Difusor de burbuja fina SSI Aeration ECD350, vista 2 Difusor de burbuja fina SSI Aeration ECD350, vista 3
Diámetro 13" · 330 mm Marca SSI Aeration Operación 0.8 – 5.0 SCFM
Especificaciones
TipoDisco · burbuja fina
Conexión3/4" NPT
CuerpoPolipropileno reciclado
MembranaEPDM · opción PTFE
Orificio central10 mm (3/8")
Orificios de membrana1 mm
Cantidad de ranuras± 10.155
Área activa0.065 m² (0.70 ft²)
Peso0.82 kg (1.8 lbs)
Funcionamiento promedio0.8 – 5.0 SCFM
Equivalente1.35 – 8.5 Sm³/h
Flujo máximo7.5 SCFM (12.0 Sm³/h)
Ficha Técnica
Desempeño

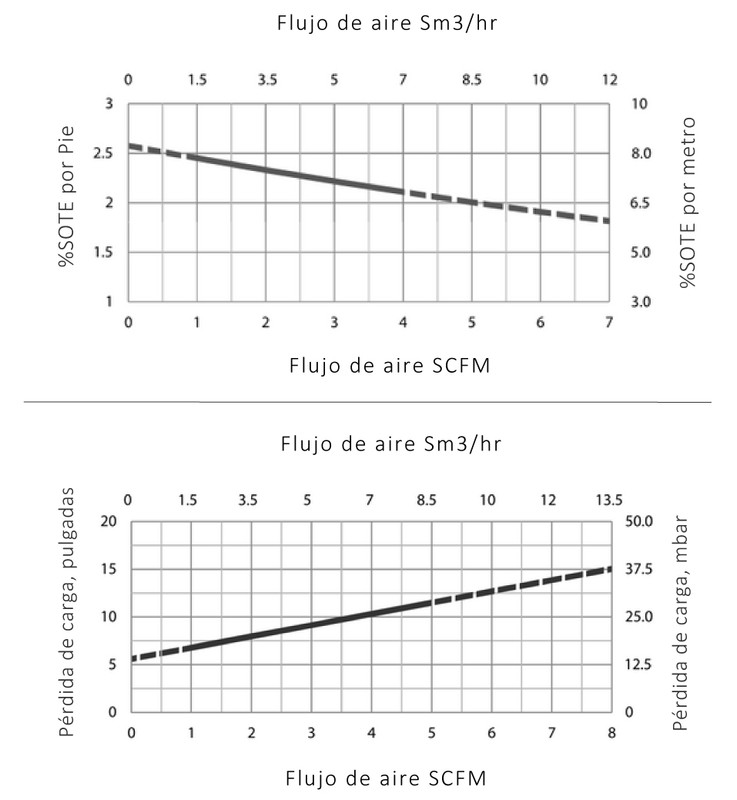

Curvas del difusor · SSI ECD350
Eficiencia de transferencia (SOTE)
0 1 2 3 4 5 6 7 0 1.5 3.5 5 7 8.5 10 12 1 3.0 1.5 5.0 2 6.5 2.5 8.0 3 10 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
0 1 2 3 4 5 6 7 8 0 1.5 3.5 5 7 8.5 10 12 13.5 0 0 5 12.5 10 25.0 15 37.5 20 50.0 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 0.8 – 5.0 SCFM
